WY一體式系列減溫減壓裝置是本公司積多年設計、制造經驗，并吸取國外先進產品結構，經技術優化設計而成的減溫減壓裝置。
由減溫減壓閥、節流孔板、給水調節閥、安全閥、節流閥、截止閥、止回閥、蒸汽管道、給水管、法蘭、緊固件等組成，主要特點如下：
1)、采用減溫減壓閥結構，使蒸汽減溫、減壓在同一閥內進行，使整套裝置的長度大大縮短，減少了占地面積，降低了工程投資。
2)、降噪節流孔板依據小孔消聲器設計原理進行設計，節流消音效果明顯，噪音低，同時起到穩流作用，使設備運行更平穩、更安靜。
3)、采用直行程雙閥座籠式結構減溫減壓閥，閥內設有節流網罩，增強減溫水的霧化效果，保護了閥座及閥體，延長了閥門的使用壽命，同時也降低了裝置的噪音。雙閥座不平衡力小、調節范圍廣、動作平穩，不會出現卡死現象。
4)、減溫給水調節系統采用直行程單座閥或高壓差調節閥，閥門整體結構是Z型布置，多級節流，調節精度高，通用性強，既減小了閥門的泄漏量，能合理分配給水系統上的壓差；同一口徑，不同的流量系數CV值可供選擇，使溫度調節系統調節靈敏度及精確度大大提高。
5)、調節閥密封面堆Co基硬質合金，耐沖刷，抗汽蝕。減溫調節無滯后現象，減溫水的噴射速度始終保持最佳恒定速度，在負荷允許的范圍內，不會出現減溫水霧化惡化及水擊現象發生。
6)、電動減溫減壓閥、電動給水調節閥配用直行程電動執行機構，去除了傳統的杠桿鉸鏈機構，減少了空行程環節，進一步提高了調節系統的靈敏度及精確度。

主要性能指標
性能指標:
1)、進口蒸汽壓力P1≤5.4MPa,溫度T1≤485℃
2)、出口流量的變化范圍：30%Q～100%Q，如有特殊要求，可與本公司技術處協商另定。
3)、出口蒸汽壓力P2的調節精度±0.02MPa。
4)、出口蒸汽溫度T2的調節精度±3℃；
5)、裝置正常運行時，在減溫減壓閥下游一米，同時距管壁一米處測其噪音，噪音音級不大于分貝。
供貨范圍
供貨范圍為 標志以內，主要有：
1)、減壓系統：減溫減壓閥、節流孔板等；
2)、減溫系統：給水調節閥、節流閥等；
3)、安全系統：安全閥、止回閥等；
4)、管路系統：蒸汽管道、過渡管、減溫水管等；
5)、配套附件：截止閥、雙金屬溫度計及接管、壓力表及三通閥、彎道、接頭、法蘭、襯墊、螺栓、螺母、墊圈等。

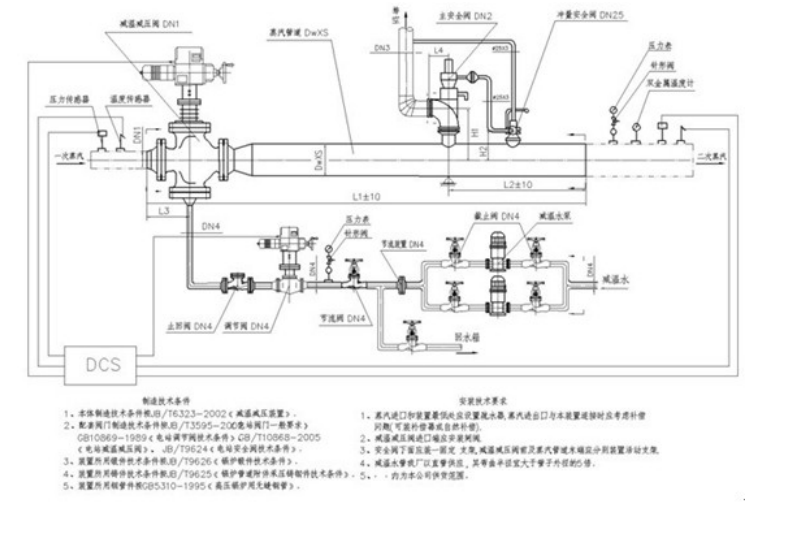

系列圖
